Projeto e construção de uma bobinadeira
2016-2016
O objetivo do projeto é projetar e construir uma máquina bobinadeira capaz de fabricar bobinas de fio de cobre.1
A bobinadeira funciona enrolando fios em um carretel. Temos um eixo que será responsável por guiar o fio, este eixo é chamado de carrier axis. O outro eixo somente irá girar para enrolar o fio, chamado de spool axis. Ao liga-la, ela aguarda o usuário inserir parâmetros de entrada, como a espessura do fio de cobre utilizado em milímetros, e a quantidade de voltas desejada em torno do carretel. A espessura do fio serve para determinar a velocidade que o carrier deverá girar comparado a velocidade do spool. Sendo assim, posiciona-se o carrier para a posição inicial, e dá-se início ao processo.

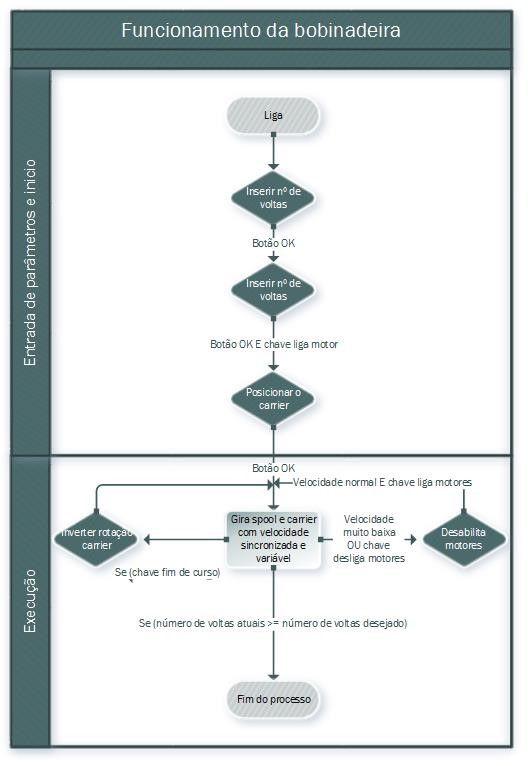

Figura 1 – Fluxograma de funcionamento da Bobinadeira.

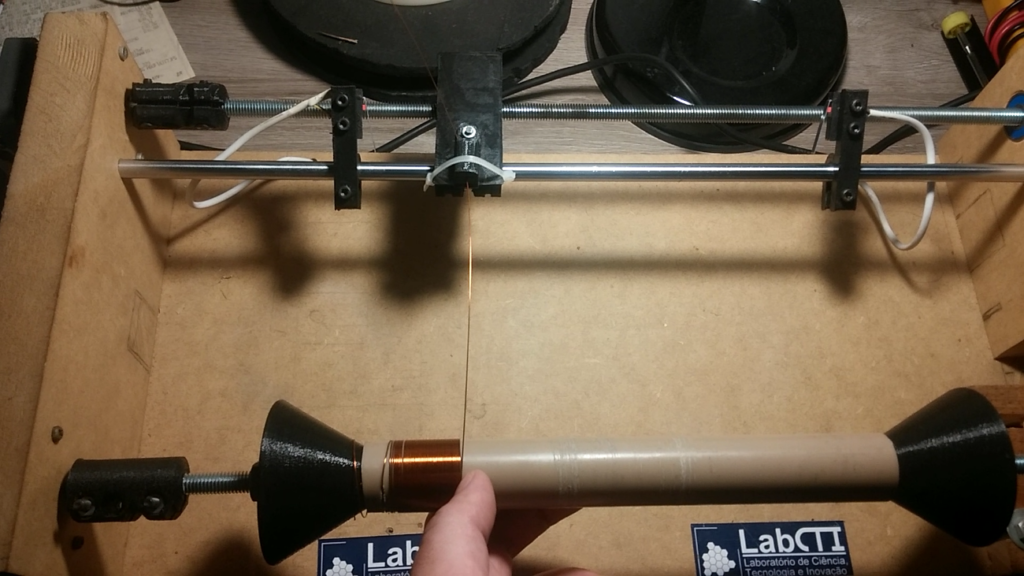

Figura 2 – Projeto desenvolvendo bobinas

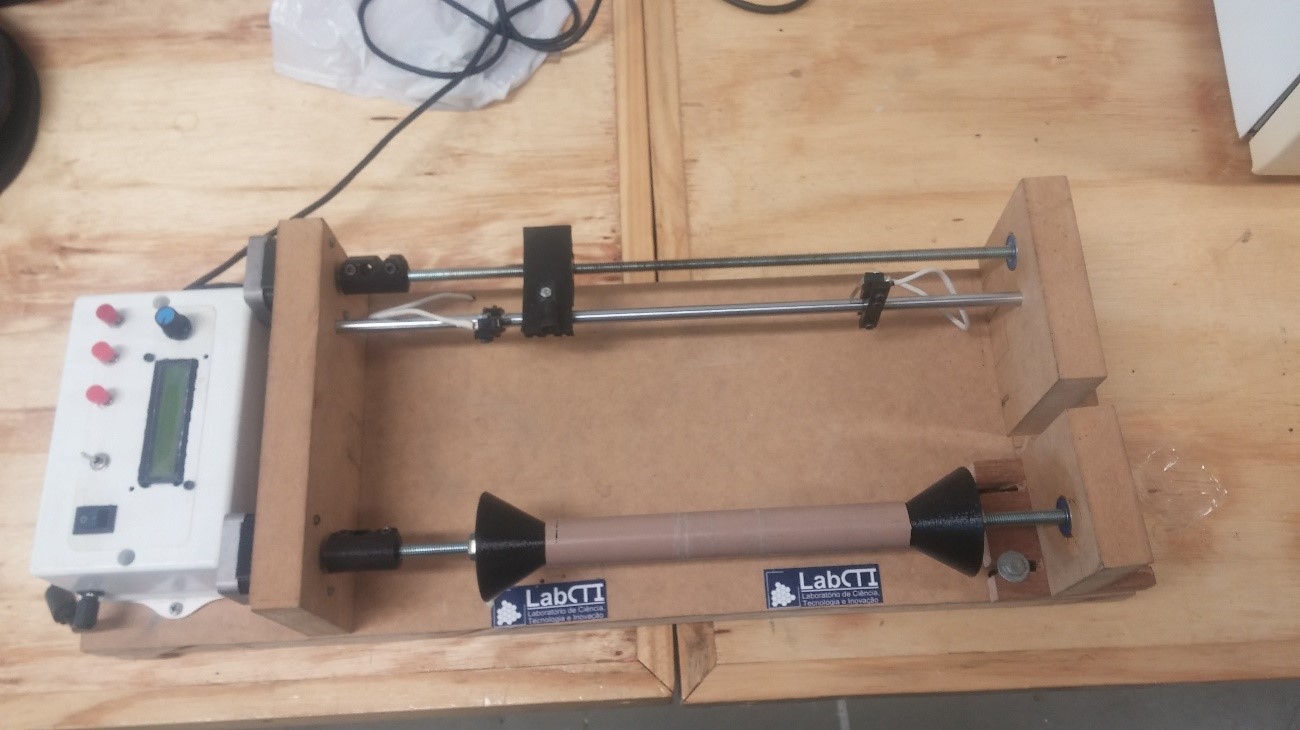

Figura 3 – Projeto finalizado.
